兩片式氣動球閥
兩片式氣動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構是引進國外先進技術生產的Bray系列氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

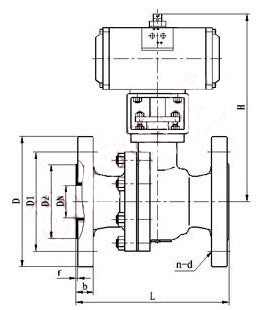

兩片式氣動球閥參數
|
公稱通徑DN(mm)
|
DN15～DN400
|
|
公稱壓力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯(常溫)、特制PPL(高溫)
|
|
防爆級組
|
dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
|
|
電磁閥電源
|
220VAC、24VDC
|
|
氣源壓力 MPa
|
0.4～0.7MPa
|
|
固有可調比 R
|
100:1
|
兩片式氣動球閥流量系數
|
公稱通徑
(DN)
|
不同開度角下的Kv值
|
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
90°
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
34
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
80
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2253
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
|
350
|
110
|
221
|
443
|
885
|
1750
|
3541
|
5311
|
7967
|
10950
|
|
400
|
150
|
303
|
605
|
1113
|
2424
|
4850
|
7275
|
10910
|
15300
|
