偏心蝶閥是管路系統中常用的調節閥，由于閥板的偏心，蝶閥在串聯工作時、在閥門不同的安裝角度下，閥板相對位置的不同可能會使其流動特性有所不同。在同等條件下，降低管路系統的阻力損失，可以使得通過管路的冷卻水流量增加，從而更加有效地達到節能降耗的效果。因此研究蝶閥不同串聯方式對流動阻力的影響，對優化管路設計是很有參考意義的。

    閥門的流阻特性以往主要通過實驗求得。閥門內部的流動情況比較復雜，試驗只能得到閥門流動的整體阻力特性，而無法反映流動的細節。隨著計算流體力學和計算機技術的發展，用數值計算的方法得到閥門的流阻特性已經成為可能。與實驗方法相比，用計算流體力學對閥門的流動情況進行模擬不僅簡便易行，而且還可以了解閥門內部流場的詳細情況，如壓力流速分布、分離流動區域等，對于指導閥門的設計、改善其流動狀況、減小流動阻力具有重要意義。

    本文所模擬的對象為某船舶循環水系統中所采用的偏心蝶閥?？紤]邊界條件的給定，計算中加長了計算域，將蝶閥前加長2倍的管路直徑，蝶閥后加長5倍的管路直徑進行計算。給定速度進口和出口壓力邊界條件?？紤]到所模擬的蝶閥及管路系統流動基本都處于湍流狀態，一般在計算區域的邊界要求給定湍流參數。

    基本湍流參數的計算方法為：

    湍流強度I：


     式中　

    ———湍流脈動速度與平均速度，m/s

    Re_DH———按水力直徑DH計算得到的Reynolds數

    對于圓管直徑，水力直徑D_H等于圓管直徑，對于其他幾何形狀，按等效水力直徑確定。湍流長度l計算式為：


    式中　

    L———關聯尺寸，對于充分發展的湍流，可取L等于水力直徑

    計算中選取標準k-ε兩方程湍流模型，計算方法采用segregate分離式方法，湍流動能、湍流耗散項、動量方程的對流項都采用二階迎風格式離散；用SIMPLE算法求解壓力和速度的耦合關系。壁面采用無滑移邊界條件，標準壁面函數。工作介質為水。

一、計算結果及分析

    1、單蝶閥數值模擬結果

    根據計算結果，該偏心蝶閥的壓差隨著流量的變化趨勢如圖1所示。

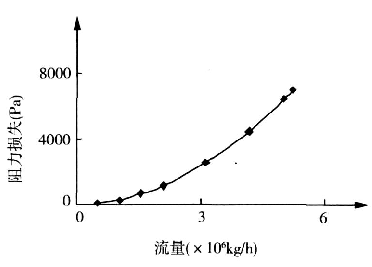

圖1 蝶閥阻力損失與流量關系曲線

    偏心蝶閥上下管壁距離不等，造成上下壓力與流通面積都與普通蝶閥不等，從而加強了閥后的旋渦流動，因而其阻力損失要比不偏心時的要大一些。因此在相同流量條件下，偏心蝶閥的壓差比普通蝶閥的壓差要大一些。

    圖2為流量5×106kg/h時中心截面處的速度分布圖。

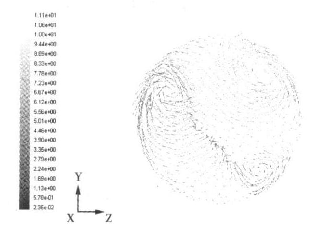

圖2 蝶閥中心截面速度云圖

    從圖中可看出，在繞流閥板時，由于閥板背面存在局部低壓區域，在閥板背部出現了低壓回流區，產生流動分離。

    將模擬結果所得的阻力損失進行計算，得出蝶閥的阻力系數，與使用單位提供的試驗數據相比吻合較好，說明數值計算的正確性。

    2、偏心蝶閥不同串聯方式的模擬結果

    由于偏心蝶閥的閥板不在管路的正中心，相鄰閥板的不同位置必然引起流場的差異。因此對相鄰偏心蝶閥在不同布置角度時進行數值模擬可以揭示其整體阻力特性的變化，為在安裝施工時盡可能降低整個管路系統的阻力特性提供依據。計算模型選取為相鄰蝶閥閥板角度為0°、30°、45°6、0°、90°、135°和180°時共7種方案進行計算。圖3為不同角度蝶閥布置時的部分示意圖。計算中對兩個蝶閥之前取2倍的管徑，蝶閥后取5倍的管徑進行二階計算。通過對不同角度布置的兩個蝶閥的計算，得出其阻力損失如圖4所示。

    由圖可知，在相鄰蝶閥不同的布置角度下，其整體阻力特性相差不大，最大僅為3.5%。說明相鄰偏心蝶閥的布置對阻力影響不大。從流動阻力特性方面考慮，相鄰蝶閥可以根據實際情況靈活布置，其流動阻力不會有大的差別。

    從圖5～8可看出流體繞流兩個串聯偏心蝶閥的流動特性。流體進入第一個蝶閥，繞流閥板，在閥板背部出現了低壓回流區，如圖5所示。

圖3　相鄰蝶閥不同角度布置示意

圖4 相鄰蝶閥不同布置角度下的阻力損失比較

圖5　蝶閥一軸向垂直切面速度矢量

    閥板上方越過的流體部分向下流，從閥板下方流過的流體部分折向下流，在繞過閥板邊緣后形成兩個大小相等，方向相反的漩渦如圖6所示。

圖6　蝶閥一后軸向垂直切面速度矢量

    漩渦向下游發展過程中，尚未消失，又進入第二個蝶閥。

    從圖7可見，該截面上不僅有上游傳遞的渦旋，還有繞流該閥板時在閥軸尖角處產生的渦旋。

圖7 蝶閥二軸向垂直切面速度矢量

    隨著流體向下游發展，繞過閥板以后，繞流第一個蝶閥產生的漩渦逐漸減弱，繞流第二個閥板后產生的漩渦迅速發展，也形成強渦流，如圖8所示。

圖8 蝶閥二后軸向垂直切面速度矢量

    流體的機械能主要被這些漩渦消耗。在向下游的過程中，漩渦逐漸減弱，直至消失到流動平穩狀態。

二、結語

1、相鄰偏心蝶閥不同的安裝角度對其整體的阻力損失影響不大，可以根據現場實際情況靈活布置。

2、采用數值計算方法，能清楚地得到蝶閥內部的流動特性和阻力特性，為蝶閥的結構優化提供依據；
