ZS系列直行程氣動執行器應用

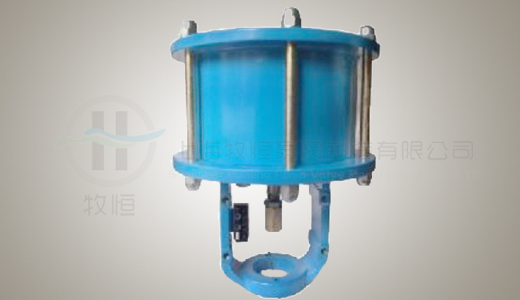

ZS直行程氣動執行器是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。特點是輸出力大，結構簡潔、可靠、輕小、動作速度快、抗震性好?？膳c直通單座調節閥、角型調節閥、套筒調節閥、隔膜調節閥、
精小型調節閥等直行程調節閥組配并帶上控制器成為氣動調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作迅速（可達1.2-4.5S）、可靠、體積輕小的特點。ZSN型是雙向無彈簧活塞式執行機構，常與高壓差、大口徑、開關速度要求較高（1-2S）和高溫切斷閥組配。ZS-P、ZS型執行機構都可配ZPXS型側裝手操機構。ZSN型配頂裝手操機構ZDS。

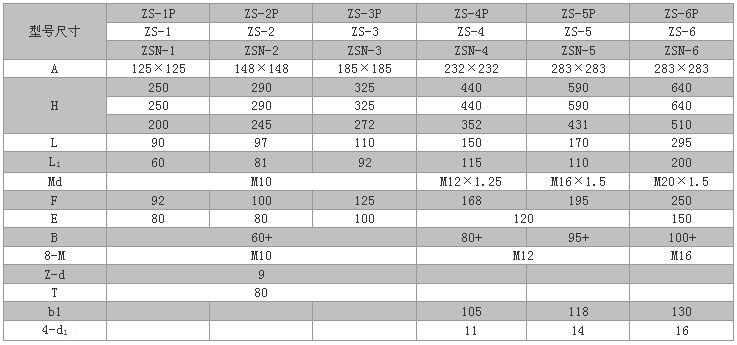

ZS系列直行程氣動執行器技術參數
|
型號項目 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
|
氣缸直徑
mm |
100 |
125 |
160 |
200 |
250 |
320 |
|
行
程 mm |
10 |
10；16 |
16；25 |
25；40 |
40；60 |
60 |
|
彈簧范圍
KPa |
40-200；80-240；100-200；200-350；350-500 |
|
供氣壓力MPa |
ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05
氣關按上限+下限+0.05 |
|
推桿輸出力N |
350-500KPa |
2674 |
4165 |
6860 |
10740 |
16800 |
27440 |
|
200-350KPa |
1528 |
2300 |
3920 |
6140 |
9600 |
15680 |
|
100-200KPa |
764 |
1190 |
1960 |
3070 |
4800 |
7840 |
|
80-240Kpa |
610 |
952 |
1568 |
2450 |
3840 |
6270 |
|
配帶側裝手操機構 |
ZPXS-2 |
ZPXS-3 |
ZPXS-4 |
ZPXS-5 |
ZPXS-6 |
ZS系列直行程氣動執行器材質
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
氣缸 |
精拉鋁合金管，硬陽極氧化 |
活
塞 |
LY12 |
|
壓縮彈簧 |
60Si2MnA |
推
桿 |
2Cr13 |
|
QY型密封圈 |
TPU、EPDM |
支
架 |
HT250 |
