CV3000型電動單座調節閥原理及應用
CV3000型電動單座調節閥是電動單座調節閥的改進型，主要是為了增強調節精度、提高流量、擴大可調比。CV3000型電動單座調節閥比普通的電動單座調節閥調節性能及流量控制效果更好。CV3000型電動單座調節閥是有智能型直行程電動執行器與CV3000型單座調節閥閥體組裝而成，配套定位器可實現自動比例調節。
上海牧恒品牌CV3000型電動單座調節閥驅動方式可選用電動，連接方式可選用焊接、法蘭，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-6.4Mpa，公稱通徑為DN40-200mm，材質可選用鑄鋼、不銹鋼，調節范圍可達到50:1（加附件可達到75:1）
CV3000型電動單座調節閥閥體參數
|
型體
|
直通單座鑄造球型閥
|
|
公稱通徑DN(mm)
|
40、50、65、80、100、150、200mm
|
|
公稱壓力
|
ANSI125﹑150﹑300﹑600
JIS10﹑16﹑20﹑30﹑40K
PN1.6﹑4.0﹑6.4MPa
|
|
連
接
型
式
|
法蘭連接
|
FF、RF、RJ、LG、溝槽型、嵌入型
|
|
法蘭標準
|
JISB2201-1984、ANSIB16.5-1981、JB79-59等
|
|
焊接連接
|
嵌接焊SW(40-50MM)對接焊BW(65-200MM)
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
|
|
上
閥
蓋
|
常溫型(P)
|
-17-+230℃
|
注：工作溫度不準超過
各種材料的允許范圍
|
|
伸長Ⅰ型(EⅠ)
|
-45~-17℃、+ 230~+566℃
|
|
伸長Ⅱ（EⅡ）
|
-100~-45℃
|
|
伸長Ⅲ（EⅢ）
|
-196~-100℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料﹑含浸聚四氟乙烯石棉填料﹑石棉編織填料﹑石墨填料
|
CV3000型電動單座調節閥可配套執行器
CV3000型電動單座調節閥MDDP-42-16CV允許壓差 KPa
|
允許壓差
|
|
DN
|
40
|
50
|
65
|
80
|
|
閥座
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
|
|
37.7
|
23
|
14.7
|
23
|
14.7
|
9.4
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
-
|
-
|
-
|
-
|
-
|
-
|
34.6
|
22.1
|
12.3
|
22.1
|
12.3
|
8.1
|
|
DN
|
100
|
150
|
200
|
|
|
|
|
閥座
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
|
|
|
|
|
12.3
|
8.1
|
5.2
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
|
|
|
-
|
-
|
-
|
9.6
|
6
|
4.1
|
6
|
4.1
|
2.3
|
|
|
|
CV3000型電動單座調節閥CV值
|
DN
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
dN
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
|
Cv值
|
10
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
175
|
275
|
360
|
275
|
360
|
640
|
|
行程
|
25
|
38
|
50
|
75
|

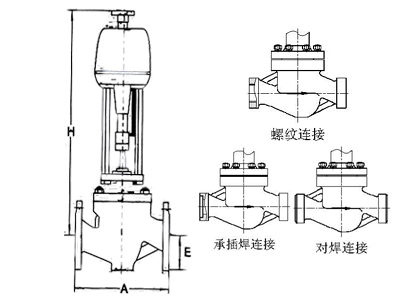

CV3000型電動單座調節閥安裝連接尺寸
|
公稱通徑
|
H
|
ΦB
|
E
|
型號
|
|
常溫型
|
高溫型
|
|
40
|
634
|
804
|
56
|
70
|
MDDP40-42-CV
|
|
50
|
639
|
809
|
56
|
80
|
MDDP50-42-CV
|
|
65
|
674
|
844
|
65
|
88
|
MDDP65-42-CV
|
|
80
|
680
|
860
|
65
|
98
|
MDDP80-42-CV
|
|
100
|
707
|
907
|
65
|
113
|
MDDP100-42-CV
|
|
150
|
828
|
1063
|
80
|
170
|
MDDP150-42-CV
|
|
200
|
963
|
1223
|
90
|
220
|
MDDP200-42-CV
|
CV3000型電動單座調節閥法蘭間距尺寸
|
DN
|
A
|
|
PN1.6/150LB/10K
|
PN2.5/16K
|
PN4.0/300LB/20K/30K
|
PN6.4/600LB/40K
|
|
40
|
222
|
231
|
235
|
251
|
|
50
|
254
|
263
|
267
|
286
|
|
65
|
276
|
288
|
292
|
311
|
|
80
|
298
|
313
|
317
|
337
|
|
100
|
352
|
364
|
368
|
394
|
|
150
|
451
|
465
|
473
|
508
|
|
200
|
543
|
560
|
568
|
610
|
